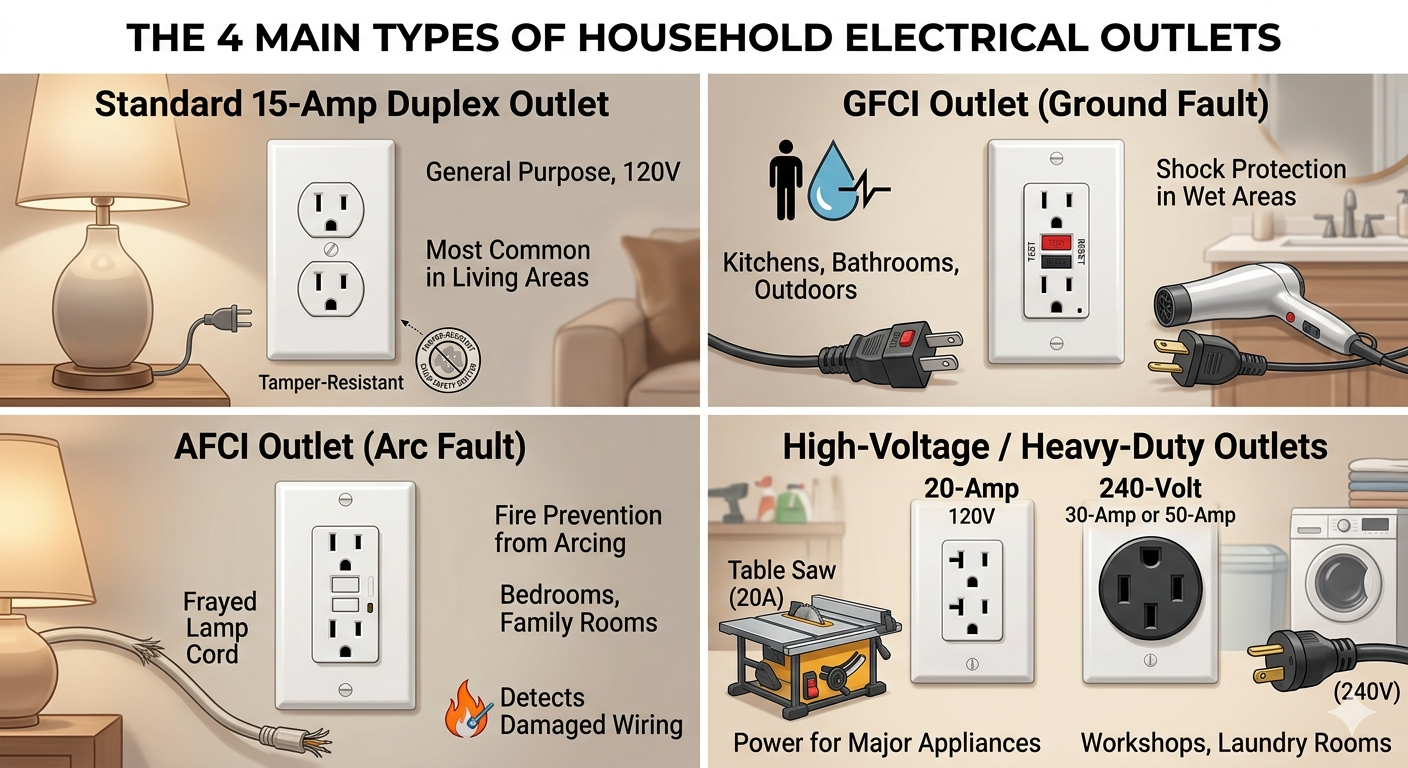

Cztery podstawowe typy gniazdka elektryczne W nowoczesnych budynkach mieszkalnych można znaleźć standardowe gniazdko dwustronne 15 A, gniazdo wyłącznika zwarcia doziemnego (GFCI), gniazdo wyłącznika obwodu zwarcia łukowego (AFCI) oraz gniazdka specjalistyczne wysokiego napięcia 20 A lub 240 V. Komponenty te stanowią niezbędny interfejs pomiędzy złożonym systemem okablowania w Twoim domu a urządzeniami codziennego użytku, od smartfonów po wytrzymałe suszarki. Zrozumienie tych różnic to nie tylko kwestia wygody; jest to kluczowy element zapobiegania pożarom instalacji elektrycznych i bezpieczeństwa osobistego.
1. Standardowe gniazdko dwustronne 15 A: koń pociągowy w gospodarstwie domowym
Standardowe gniazdka typu duplex 15 A to najbardziej wszechobecne źródła zasilania w domach w Ameryce Północnej, przeznaczone do użytku ogólnego z elektroniką o niskiej mocy. Gniazda te są zazwyczaj wyposażone w dwie pionowe szczeliny i otwór uziemiający w kształcie litery U, co odzwierciedla ewolucję starszych, nieuziemionych konstrukcji z dwoma bolcami. W typowym domu o powierzchni 1500 stóp kwadratowych można znaleźć od 40 do 60 takich gniazd rozmieszczonych w sypialniach, salonach i korytarzach.
Podstawową funkcją tych punktów sprzedaży jest zapewnienie spójnego 120 woltów dostawa. Chociaż są niezawodne, brakuje im wyrafinowanej logiki wewnętrznej, którą można znaleźć w modelach zorientowanych na bezpieczeństwo. Współczesne przepisy budowlane wymagają obecnie stosowania tych standardowych gniazdek Odporny na manipulacje (TR) . Gniazda TR są wyposażone w wewnętrzne przesłony, które zapobiegają wkładaniu przez dzieci ciał obcych, takich jak spinki do włosów czy klucze. Jest to funkcja bezpieczeństwa, która prawie o prawie zmniejszyła ryzyko porażenia prądem elektrycznym u dzieci. 95% od czasu jego obowiązkowego przyjęcia w krajowym kodeksie elektrycznym (NEC).
2. Gniazda GFCI: podstawowa ochrona w wilgotnych miejscach
Gniazda przerywacza obwodu zwarcia doziemnego (GFCI) to specjalistyczne urządzenia zabezpieczające zaprojektowane w celu zapobiegania śmiertelnym porażeniom elektrycznym poprzez natychmiastowe odcięcie zasilania w przypadku wykrycia zwarcia doziemnego. Gniazda GFCI, rozpoznawalne po przyciskach „Test” i „Reset”, są obowiązkowe w obszarach, w których może dojść do spotkania wody i prądu, takich jak łazienki, kuchnie, pralnie i przestrzenie zewnętrzne.
Technologia stojąca za GFCI jest niezwykle precyzyjna. Stale monitoruje równowagę prądu elektrycznego przepływającego przez obwód. Jeśli płynie prąd na zewnątrz gorącego drutu różni się od prądu powracającego przez neutralny Przewód tak mało jak 4 do 6 miliamperów urządzenie zakłada, że prąd wycieka do ziemi (prawdopodobnie przez ciało ludzkie) i dochodzi do wewnątrz 1/30 sekundy . Ta szybka reakcja jest różnicą między niewielkim mrowieniem a śmiertelnym zdarzeniem sercowym.
3. Gniazda AFCI: tarcza przed pożarami instalacji elektrycznych
Gniazda przerywaczy obwodu łukowego (AFCI) to zaawansowane komponenty elektroniczne zaprojektowane do wykrywania niebezpiecznych łuków elektrycznych i odłączania zasilania, aby zapobiec pożarom konstrukcji. Podczas gdy GFCI chronią ludzi przed porażeniem, AFCI chronią konstrukcję przed zagrożeniami związanymi z ciepłem spowodowanymi uszkodzonym okablowaniem, luźnymi połączeniami lub przebitymi kablami za ścianami.
Łuk elektryczny występuje, gdy prąd elektryczny przeskakuje przez niezamierzoną szczelinę, wytwarzając intensywne ciepło, często przekraczające 10 000 stopni Fahrenheita — które mogą łatwo zapalić otaczającą izolację lub konstrukcję drewnianą. The Komisja ds. Bezpieczeństwa Produktów Konsumenckich (CPSC) szacuje, że technologia AFCI może zapobiec ponad 50% pożarów instalacji elektrycznej, do których dochodzi każdego roku w domach. Gniazda te wykorzystują cyfrowe przetwarzanie sygnału w celu rozróżnienia „normalnego” łuku elektrycznego (np. iskry po włączeniu włącznika światła) od „niepożądanego” niebezpiecznego łuku spowodowanego postrzępionym przewodem.
4. Gniazda specjalistyczne wysokiego napięcia i 20 A
Gniazdka wysokiego napięcia 240 V i 20 A to dedykowane punkty zasilania przeznaczone do urządzeń energochłonnych, które przeciążałyby standardowy obwód. Gniazdo 20-amperowe można rozpoznać po małej poziomej szczelinie w kształcie litery „T” po stronie neutralnej, natomiast gniazda 240-woltowe są znacznie większe i mają unikalne konfiguracje wtyków (często okrągłe lub z trzema dużymi zakrzywionymi ostrzami).
Gniazd tych nie można stosować zamiennie ze standardową elektroniką. A Wyjście 20-amperowe zwykle znajduje się w kuchniach lub warsztatach do obsługi elektronarzędzi i wysokowydajnych blenderów. Z drugiej strony, Gniazdka 240 V są zarezerwowane dla głównych urządzeń, takich jak suszarki elektryczne, kuchenki i centralne urządzenia klimatyzacyjne. Ponieważ te urządzenia pobierają znaczną ilość prądu – często pomiędzy 30 do 50 amperów — wymagają grubszego okablowania (zwykle 10 lub 8), aby obsłużyć obciążenie bez przegrzania.
Analiza porównawcza typów punktów sprzedaży
Aby lepiej zrozumieć, które gniazdko jest wymagane w określonych scenariuszach, w poniższej tabeli porównano podstawowe cechy i typowe zastosowania czterech omawianych typów gniazd.
| Typ wylotu | Napięcie/natężenie | Podstawowa korzyść | Wspólne lokalizacje |
|---|---|---|---|
| Standardowy dupleks | 120 V / 15 A | Użyteczność ogólna | Sypialnie, pokoje dzienne |
| GFCI | 120 V / 15 A-20A | Zapobieganie wstrząsom | Kuchnie, łazienki, na zewnątrz |
| AFCI | 120 V / 15 A-20A | Zapobieganie pożarom | Miejsca do spania, pokoje rodzinne |
| Wysokie napięcie/20A | 120 V-240 V / 20 A-50 A | Duża ładowność | Pralnia, kuchnia, warsztat |
Porównanie 4 typów gniazdek elektrycznych pod względem napięcia, zabezpieczeń i rozmieszczenia.
Znaczenie konstrukcji odpornej na manipulacje (TR).
Technologia odporna na manipulacje to niepodlegający negocjacjom element bezpieczeństwa nowoczesnych gniazdek, znacznie zmniejszający ryzyko porażenia prądem w dzieciństwie. Gniazda te wyglądają identycznie jak standardowe, ale zawierają sprężynowe płyty przesłony.
Przesłony otwierają się tylko wtedy, gdy do obu gniazd zostanie przyłożone jednocześnie równe ciśnienie – co ma miejsce po włożeniu standardowej wtyczki. Jeśli dziecko spróbuje włożyć pojedynczy przedmiot, np. spinacz, okiennice pozostaną zamknięte. Według danych z Krajowe Stowarzyszenie Ochrony Przeciwpożarowej (NFPA) , w przybliżeniu 2400 dzieci każdego roku doznają poważnych wstrząsów i oparzeń na skutek wkładania przedmiotów do gniazdek. Powszechne przejście na placówki TR jest najskuteczniejszym rozwiązaniem tego niebezpieczeństwa, któremu można zapobiec.
Kiedy modernizować gniazdka w domu
Właściciele domów powinni rozważyć modernizację swoich gniazdek, jeśli napotkają migoczące światła, odbarwione panele czołowe lub jeśli dom został zbudowany przed połową lat 70. XX wieku i nadal korzysta z dwubolcowych, nieuziemionych gniazdek. Nowoczesne urządzenia i elektronika wymagają stabilnego uziemienia w celu ochrony wrażliwych obwodów wewnętrznych.
- Przebarwienia: Żółknięcie lub zwęglenie gniazdka wskazuje na wewnętrzne przegrzanie i stwarza znaczne ryzyko pożaru.
- Luźne wtyczki: Jeśli przewody łatwo wypadają z gniazdka, wewnętrzne styki ulegają zużyciu, co może powodować wyładowania łukowe.
- Nieuziemione gniazdka: Wymiana gniazdek z dwoma bolcami na gniazda GFCI (oznaczone jako „Brak uziemienia sprzętu”) lub zmiana okablowania w celu uzyskania pełnego uziemienia jest niezbędna dla bezpieczeństwa nowoczesnych laptopów i telewizorów.
Często zadawane pytania (FAQ)
Czy mogę używać urządzenia 15 A w gniazdku 20 A?
Tak, podłączenie standardowego urządzenia 15 A do gniazdka 20 A jest całkowicie bezpieczne, ponieważ urządzenie „pobierze” tylko tyle prądu, ile potrzebuje. Wartość znamionowa 20 A odnosi się do pojemność gniazdka, a nie ilość prądu, jaki wymusza na urządzeniu.
Jaka jest różnica między GFCI i AFCI?
Zasadnicza różnica polega na tym, że GFCI chroni ludzi przed porażeniem, natomiast AFCI chroni dom przed pożarem. GFCI wykrywają upływy prądu do ziemi, natomiast AFCI wykrywają niebezpieczne iskry elektryczne (łuki).
Jak często powinienem testować swoje gniazdka GFCI?
Eksperci ds. bezpieczeństwa elektrycznego zalecają testowanie gniazdek GFCI raz w miesiącu, naciskając przycisk „Test”. Jeśli przycisk „Reset” nie wyskakuje, oznacza to, że uszkodzony jest wewnętrzny mechanizm zabezpieczający i należy natychmiast wymienić gniazdko.
Dlaczego niektóre placówki mają zielone światło?
Zielone światło na gniazdku GFCI lub AFCI zazwyczaj wskazuje, że urządzenie jest zasilane, a funkcja autotestu przeszła pomyślnie. Jeśli światło zmieni kolor na czerwony lub zgaśnie, sygnalizuje wyzwolenie lub awarię urządzenia.
Wniosek: inwestowanie w integralność elektryczną
Zrozumienie 4 typów gniazdek elektrycznych to pierwszy krok w kierunku utrzymania bezpiecznego i wydajnego nowoczesnego domu. Niezależnie od tego, czy jest to ochrona przed porażeniem w przypadku GFCI, ochrona przeciwpożarowa w AFCI, czy też zasilanie w trudnych warunkach gniazdka 240 V, każdy z nich spełnia specyficzną i istotną rolę. Upewniając się, że Twój dom jest wyposażony w odpowiedni sprzęt dla właściwej lokalizacji, nie tylko przestrzegasz przepisów bezpieczeństwa, ale także zapewniasz bezpieczne środowisko dla swojej rodziny i drogiej elektroniki.
Zawsze pamiętaj, że chociaż wymiana panelu czołowego gniazdka jest prostym zadaniem typu „zrób to sam”, modyfikacje faktycznego okablowania lub instalowanie nowych obwodów powinny zawsze być wykonywane przez specjalistę. licencjonowany elektryk aby upewnić się, że wszystkie lokalne przepisy budowlane i standardy bezpieczeństwa są spełnione.
