Przedłużacz

I. Struktura techniczna i standardy projektowe
Projekt Europejskie przedłużacze musi ściśle przestrzegać następujących specyfikacji technicznych:

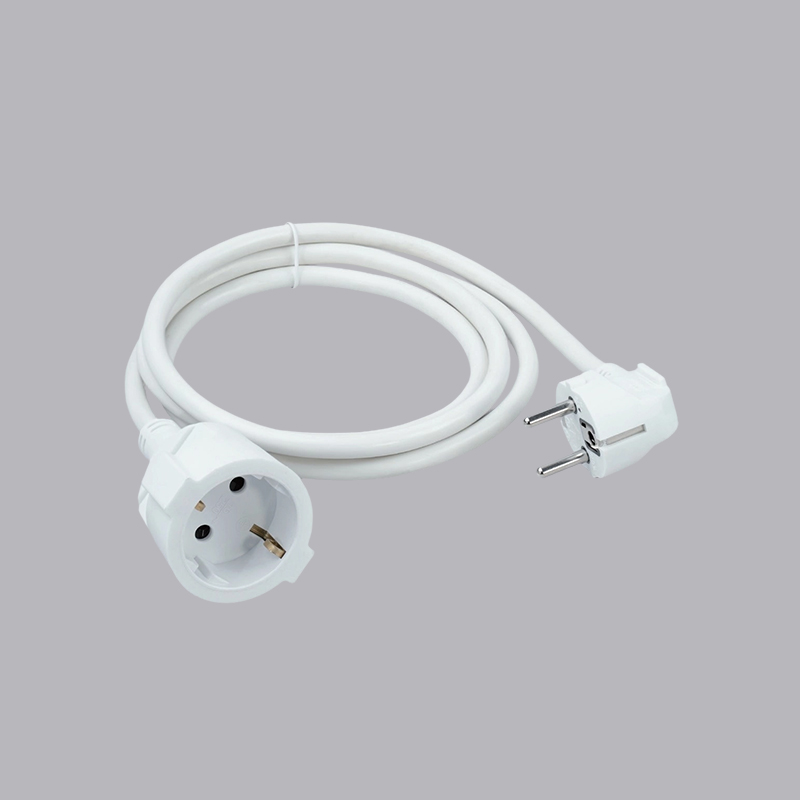

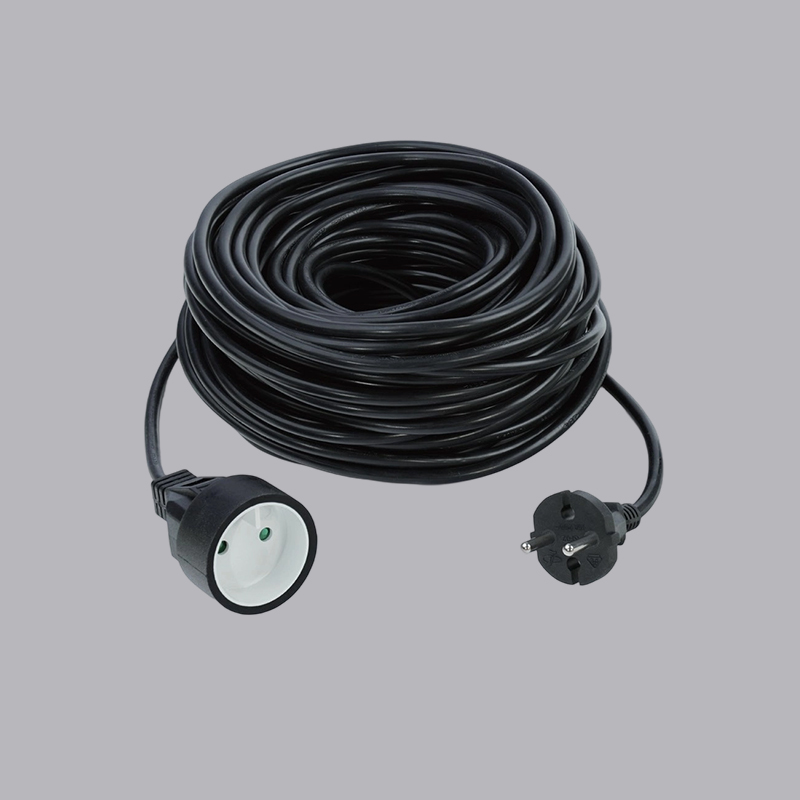

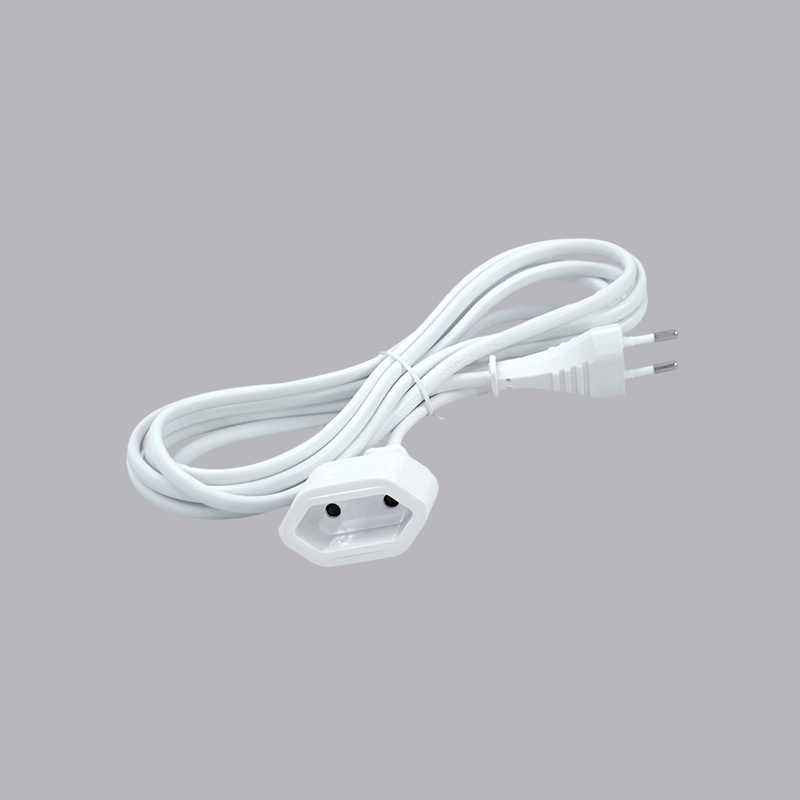

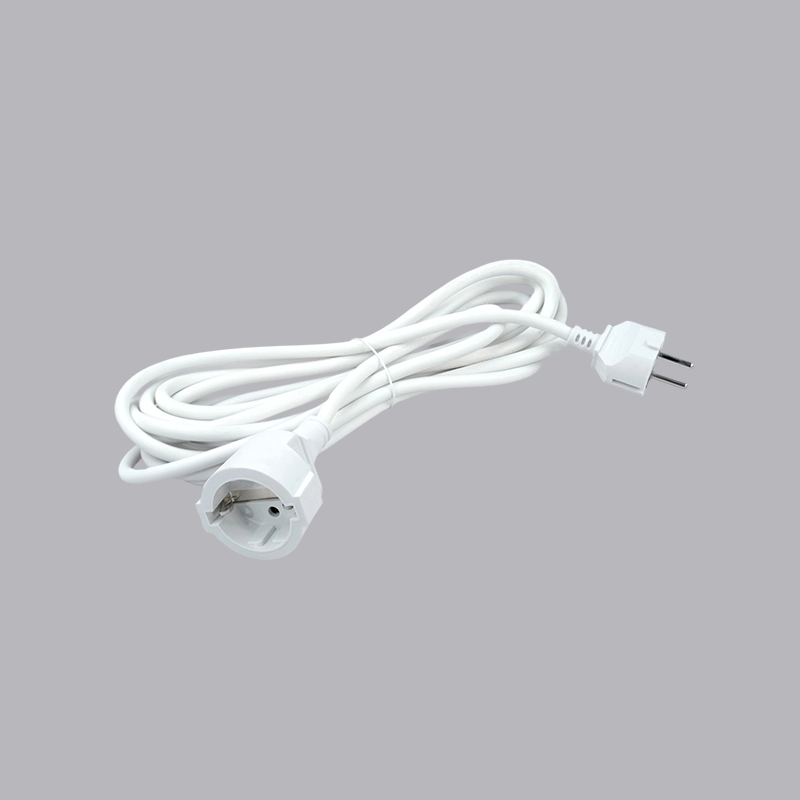

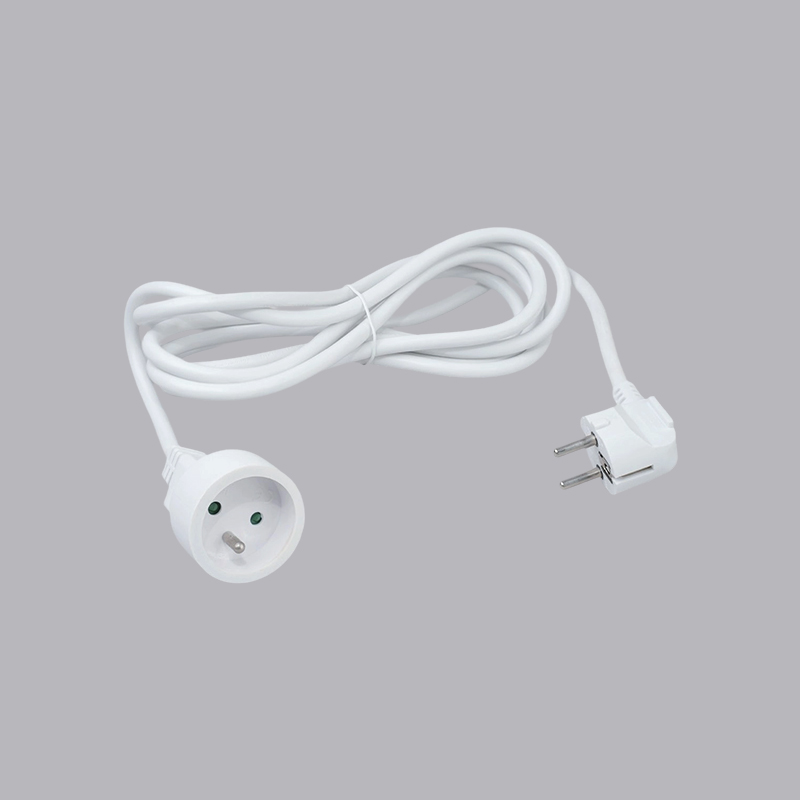

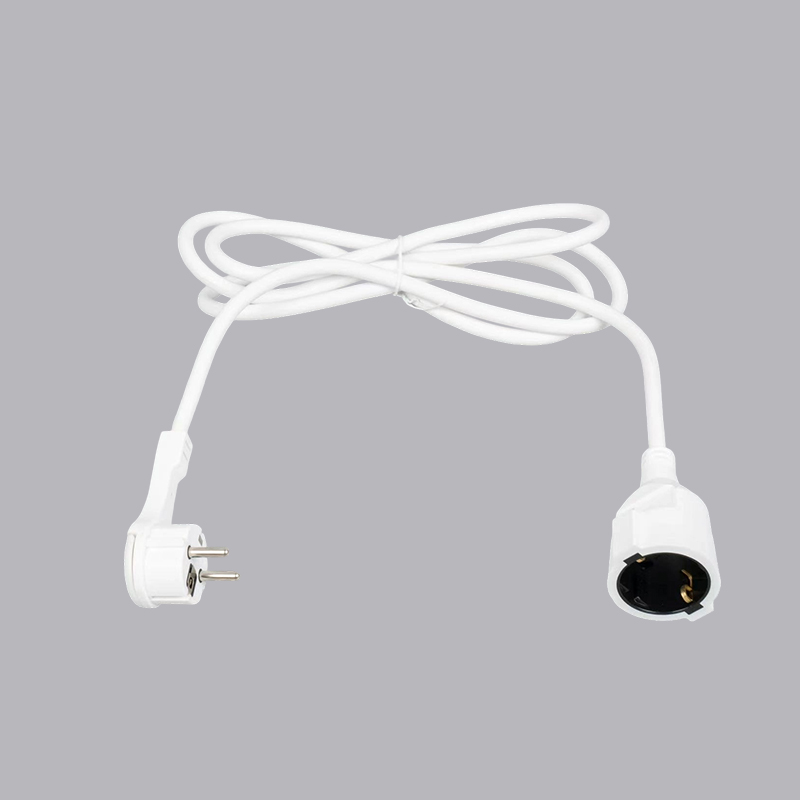

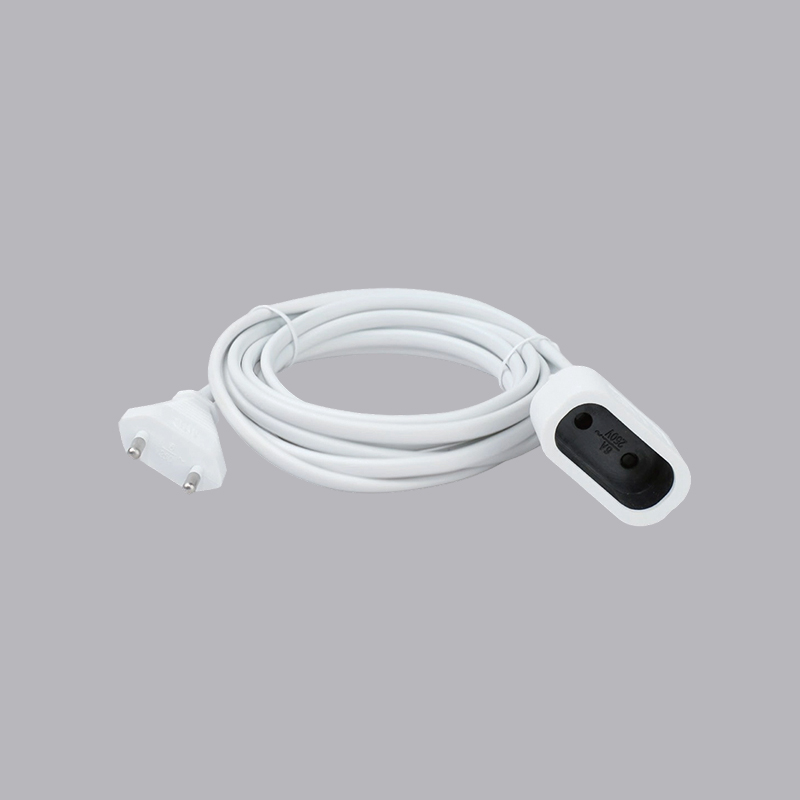

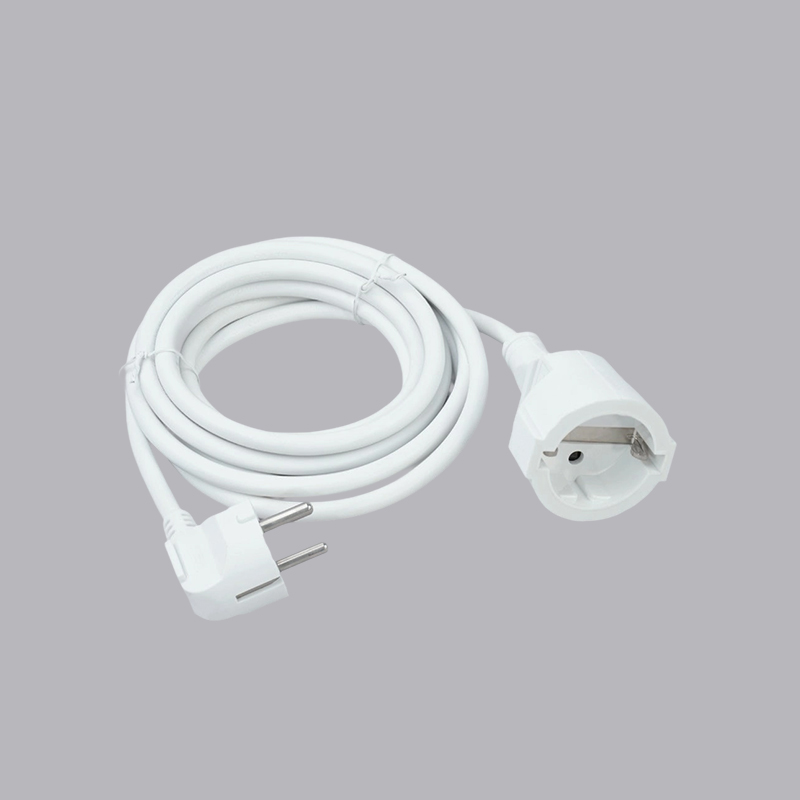

Interfejs wtyczki i gniazda
Wtyczki europejskie są zazwyczaj zgodne ze standardem CEE 7/7 (kompatybilne z niemieckimi typami Schuko i francuskimi E/F). Posiadają cylindryczne kołki o średnicy 4,8 mm i długości 19 mm oraz styk sprężynowy od strony uziemienia. Interfejs gniazda musi spełniać normy EN 50075 (bez uziemienia) lub EN 50077 (z uziemieniem), aby zapewnić kompatybilność z powszechnymi europejskimi urządzeniami elektrycznymi.

Specyfikacje kabli i przewodność
Rdzeń przewodnika musi być wykonany z miedzi beztlenowej (OFC) o przewodności 100% IACS (International Annealed Copper Standard). Typowe obszary przekrojów obejmują:
0,75 mm² (prąd znamionowy 10 A, moc 2300 W)
1,5 mm² (prąd znamionowy 16 A, moc 3680 W)
2,5 mm² (prąd znamionowy 25 A, moc 5750 W)
Izolacja jest zwykle wykonana z polichlorku winylu (PVC) lub materiału o niskiej zawartości dymu, bezhalogenowego (LSZH) i jest odporna na temperatury od -15°C do 70°C.

Stopień ochrony obudowy
Zgodnie z normą IEC 60529 przedłużacze przeznaczone do stosowania w pomieszczeniach zamkniętych muszą spełniać normę IP20 (ochrona przed porażeniem prądem), natomiast produkty stosowane na zewnątrz muszą spełniać wymogi klasy IP44 (bryzgoszczelność) lub IP67 (kurzoszczelność i wodoodporność).

II. Inżynieria materiałowa i charakterystyka bezpieczeństwa
Wybór materiału na europejskie przedłużacze bezpośrednio decyduje o ich bezpieczeństwie elektrycznym, trwałości i możliwości dostosowania do środowiska. Ich podstawowy system materiałów został starannie zaprojektowany, aby spełniać rygorystyczne przepisy UE.

1. Inżynieria materiałów izolacyjnych i płaszczowych
Technologia formułowania PCV (polichlorku winylu): Jako najczęściej stosowany materiał, jego skład musi zapewniać równowagę między ognioodpornością, elastycznością i odpornością na starzenie.

Ognioodporność: Musi przejść normę IEC 60332-1 (test spalania pionowego pojedynczego przewodu) i bardziej rygorystyczną normę IEC 60332-3 (test spalania w pakiecie). W systemach zmniejszających palność zazwyczaj wykorzystuje się złożone środki zmniejszające palność, takie jak wodorotlenek glinu (ATH) i wodorotlenek magnezu (MDH), które działają synergistycznie podczas spalania. Podczas spalania rozkładają się, pochłaniając ciepło i uwalniając parę wodną, ​​rozcieńczając palne gazy. Zwykle wymaga się, aby wskaźnik tlenu (OI) przekraczał 32% (ASTM D2863).

Odporność na starzenie i właściwości mechaniczne: Należy wybrać plastyfikatory o dobrej odporności na migrację (takie jak DINP i DOTP), aby zapobiec kruchości po długotrwałym użytkowaniu. Środki przeciwstarzeniowe (takie jak sadza) muszą skutecznie przeciwdziałać degradacji pod wpływem promieni UV. Wymagania dotyczące wytrzymałości na rozciąganie wynoszą na ogół ≥15 MPa, a wydłużenie przy zerwaniu ≥150% (norma EN 50363).

Alternatywne zastosowania materiałów:

Materiały o niskiej zawartości dymu i zerowej zawartości halogenu (LSZH) są stosowane głównie w lokalizacjach o rygorystycznych wymaganiach bezpieczeństwa przeciwpożarowego, takich jak metro, lotniska i centra danych. Opierają się na poliolefinach (takich jak EVA) i środkach zmniejszających palność, takich jak ATH/MDH. Podczas spalania gęstość dymu i przepuszczalność światła muszą wynosić > 60% (IEC 61034), a korozyjność gazu (pH i przewodność) muszą być zgodne z normą EN 50267-2-2.

Materiały gumowe są stosowane w przedłużaczach przemysłowych o dużej wytrzymałości (takich jak konstrukcja H07RN-F). Charakteryzują się doskonałą odpornością na olej, odporność na zimno (do -40°C) i odporność na zgniatanie mechaniczne (zgodnie z serią testów EN 60811).

2. Wybór i obróbka metalu przewodnika
Miedź beztlenowa (OFC): Czystość ≥ 99,95%, przewodność ≥ 101% IACS. Wyjątkowo niska zawartość tlenu (<0,001%) zapobiega kruchości wodorowej i zapewnia stabilność przewodu po długotrwałym użytkowaniu.

Proces powlekania:

Niklowanie na sworzniach/tulejach: Warstwa niklu ma zazwyczaj grubość 3–5 μm (zgodnie z normą EN 50525-1). Zapewnia przede wszystkim twardość, odporność na zużycie i chroni materiał podstawowy przed utlenianiem. Podstawowy materiał bazowy z miedzi lub mosiądzu musi zachować dobrą elastyczność.

Cynowanie wewnętrznego rdzenia miedzianego: W środowiskach przemysłowych o wysokiej wilgotności cynowanie jest często stosowane na przewodach miedzianych, aby skutecznie zapobiegać zwiększonej rezystancji styków spowodowanej siarczkowaniem lub utlenianiem i poprawiać lutowność.

3. Projekt konstrukcyjny i mechanizmy bezpieczeństwa
System podwójnej izolacji: Wiele europejskich przedłużaczy wykorzystuje konstrukcję „podwójnej izolacji”, składającą się z izolacji podstawowej (warstwa PVC na przewodzie) oraz izolacji dodatkowej (albo ogólna powłoka zewnętrzna, albo wewnętrzna konstrukcja izolacyjna). Produkty te nie wymagają przewodu uziemiającego (tylko dwa przewody) i są oznaczone symbolem „U” (okrągłym). Są zgodne z normą EN 60309 i zapewniają zwiększoną redundancję bezpieczeństwa.

Odciążenie naprężenia: Elastyczne „odciążenie” lub wewnętrzne urządzenie zaciskowe, zwykle formowane wtryskowo, jest utworzone na styku kabla i wtyczki/gniazda. Spełnia to wymagania próby zginania normy EN 60799 i zapobiega wewnętrznemu pękaniu drutu w wyniku wielokrotnego zginania.

III. Systematyczna analiza scenariuszy zastosowań i zarządzanie obciążeniem
Wybór przedłużacza to systematyczne przedsięwzięcie wymagające kompleksowej decyzji opartej na charakterystyce obciążenia, warunkach środowiskowych i przepisach bezpieczeństwa.

1. Analiza rodzaju i charakterystyki obciążenia
Obciążenia rezystancyjne: takie jak lampy żarowe i grzejniki elektryczne. Oferują stabilny prąd i niski prąd rozruchowy, dzięki czemu wybór jest stosunkowo prosty; muszą jedynie osiągnąć moc znamionową.

Obciążenia indukcyjne: takie jak narzędzia silnikowe (wiertarki elektryczne, sprężarki) i lodówki. Prądy rozruchowe (uruchomieniowe) mogą osiągnąć 5-7-krotność prądu znamionowego i trwać przez setki milisekund. Kable (zwykle o wystarczającym przekroju poprzecznym) i złącza (w celu uniknięcia erozji łukowej) muszą być tak dobrane, aby wytrzymać te krótkotrwałe przeciążenia.

Obciążenia pojemnościowe: takie jak zasilacze impulsowe (komputery, ładowarki do telefonów komórkowych). Po włączeniu zasilania występuje duży prąd ładowania kondensatora (uruchomienie). Chociaż ten wzrost trwa tylko przez krótki czas, nadal wpływa na styki złącza.

Obciążenia nieliniowe: takie jak falowniki i zasilacze sterowników LED. Obciążenia te generują harmoniczne wyższego rzędu (zwłaszcza trzecią harmoniczną), co może powodować przekroczenie prądu fazowego przez prąd neutralny. W przypadku przedłużaczy z wieloma otworami należy w pełni uwzględnić ten czynnik i wybrać konstrukcję o grubszym przekroju przewodu neutralnego.

2. Profesjonalny przewodnik doboru dla określonych środowisk
Warsztaty przemysłowe/place budowy:

Typ kabla: Należy zastosować wytrzymały kabel w gumowej osłonie (taki jak H07RN-F). Jego odporność na olej, odporność na zgniatanie mechaniczne i odporność na warunki atmosferyczne (-25°C do 60°C) znacznie przewyższają odporność PVC.

Stopień ochrony: co najmniej IP67, chroniący przed wnikaniem chłodziwa, kawałków metalu i pyłu.

Dodatkowe funkcje: Zintegrowany RCD (wyłącznik różnicowoprądowy) i zabezpieczenie nadprądowe to najlepsze praktyki.

Centra danych/sale komputerowe:

Wymagania dotyczące ognioodporności: Kabel LSZH jest obowiązkowy, aby zapobiec uszkodzeniu sprzętu precyzyjnego przez toksyczny dym i żrące gazy i utrudnianiu ewakuacji w przypadku pożaru.

Wymagania dotyczące wydajności: Kable muszą mieć niską indukcyjność i niską impedancję, aby zapewnić stabilność napięcia. Do tych kabli często dołączana jest dostosowana do indywidualnych potrzeb jednostka PDU (jednostka dystrybucji zasilania) od producentów takich jak Cixi Lianou Electrical Appliance Co., Ltd.

Placówki medyczne:

Zgodność z normami: Musi spełniać normę bezpieczeństwa EN 60601-1 dotyczącą elektrycznego sprzętu medycznego. Norma ta zawiera niezwykle rygorystyczne przepisy dotyczące prądu upływowego do ziemi i prądu upływowego pacjenta (zwykle <0,1 mA).

Projekt konstrukcyjny: Wtyczki i gniazda mają zazwyczaj różne kolory i kształty, aby zapobiec przypadkowemu podłączeniu do obwodów niemedycznych.

Wydarzenia plenerowe i tymczasowe:

Ochrona mechaniczna: Kable powinny mieć bardzo odporną powłokę zewnętrzną i mogą zawierać dodatkową warstwę pancerza.

Widoczność i bezpieczeństwo: Kable powinny być w jaskrawych kolorach (pomarańczowy lub żółty) i wyposażone w wyłączniki RCD o wysokiej czułości 30 mA, aby zapobiec porażeniu prądem elektrycznym z powodu wilgoci.

Możliwość dostosowania sezonowego: W zimnych regionach należy upewnić się, że materiał kabla nie stanie się kruchy w niskich temperaturach.

3. Inżynierskie zasady zarządzania obciążeniem
Obniżenie wartości znamionowych: Długotrwała praca przy pełnym obciążeniu jest surowo zabroniona. W inżynierii powszechnie stosuje się zasadę 80%. Oznacza to, że dla przedłużacza 16A zalecane obciążenie ciągłe nie powinno przekraczać 12,8A (około 2940W), uwzględniając przejściowe przeciążenia i odprowadzanie ciepła.

Długość i spadek napięcia: Kable mają impedancję, co powoduje spadek napięcia wraz ze wzrostem długości. Zgodnie z normą IEC 60364-5-52 spadek napięcia powinien generalnie wynosić mniej niż 3%. Wzór obliczeniowy jest następujący: Spadek napięcia ΔU = (ρ * L * I * 2) / A (ρ to rezystywność, L to długość, I to prąd, a A to pole przekroju poprzecznego). Większe odległości transmisji wymagają większego pola przekroju poprzecznego.

Zarządzanie ciepłem: Przedłużacze powinny być całkowicie rozciągnięte. Zwinięcie ich powoduje powstanie indukcyjności i utrudnia odprowadzanie ciepła, co prowadzi do akumulacji ciepła i ryzyka pożaru. Wokół nich należy pozostawić odpowiednią przestrzeń, aby zapewnić cyrkulację powietrza.

IV. Proces produkcyjny i kontrola jakości
Weźmy jako przykład Cixi Lianou Electrical Appliance Co., Ltd., kluczowe przedsiębiorstwo w prowincji Zhejiang w Chinach. Proces produkcyjny charakteryzuje się wysokimi standardami branżowymi:

Proces formowania wtryskowego
Obudowy wtyczek produkowane są na w pełni automatycznej wtryskarce (siła zwarcia ≥ 800T) z dokładnością temperatury formy kontrolowaną do ±1°C w celu zapewnienia zgodności wymiarowej z specyfikacją EN 50075.

Zespół kabla
Przewody i złącza łączone są za pomocą zgrzewania ultradźwiękowego, przy czym rezystancja jest o 35% mniejsza niż zagniatanie mechaniczne. Linia produkcyjna wyposażona jest w tester wysokiego napięcia (1500V/60s) oraz tester ciągłości uziemienia (rezystancja <0,1Ω).

System Kontroli Jakości

100% test włączenia (obciążenie 1,25-krotność prądu znamionowego przez 1 godzinę).

Wyrywkowe elementy kontroli obejmują próbę nacisku kuli (125°C/1 godzina), próbę zginania (10 000 cykli) i próbę odporności na ciepło (70°C/7 dni).
